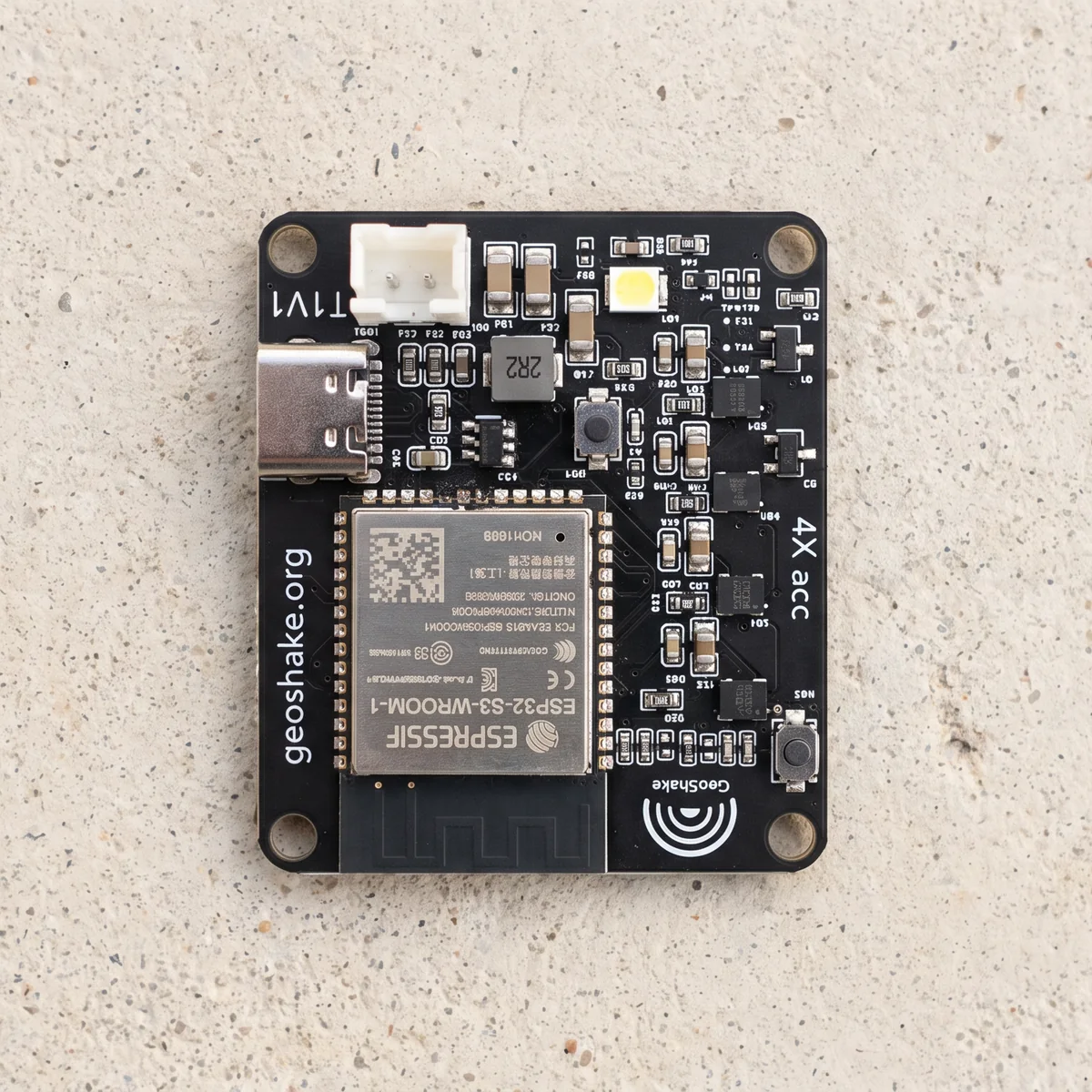

Papan sensor GeoShake T1 tanpa casing
Maker Edition

Papannya saja.

4,918 ulasan

Elektronik seismik yang persis sama dengan yang ada di setiap GeoShake T1 — sebuah ESP32-S3 dengan larik empat sensor LSM6DSO, membaca tanah lebih dari seratus kali per detik. Sudah dirakit, sudah diuji, firmware sudah ada di dalamnya. Selebihnya, Anda yang membangun.

$99.99
Termasuk ongkir dan pajak
Tersedia · dikirim dalam 7–12 hari
Pembayaran tidak berhasil. Tidak ada pembayaran yang diambil dan kartu Anda tidak ditagih. Silakan coba lagi sebentar lagi — kalau terus gagal, kirim e-mail ke info@geoshake.org dan kami akan mengirimkan tautan pembayaran langsung kepada Anda.
Yang ini untuk Anda yang memang ingin merakitnya sendiri. Casing Anda cetak, kabel Anda sediakan, flash dan bergabung ke jaringan Anda lakukan sendiri, dan dukungan Anda adalah komunitas di Discord. Itu bukan peringatan — itu kesepakatannya, disampaikan sebelum Anda membeli, bukan sesudahnya. Kalau Anda lebih suka perangkat yang langsung bekerja begitu dibuka, unit lengkap $199.99 adalah pilihan yang tepat.

Tiga cara memilikinya

Elektroniknya sama di ketiganya. Yang berbeda adalah seberapa besar bagian pekerjaan yang jatuh ke tangan Anda.

HargaYang Anda dapatkanKenapa harganya segitu
$99.99Papan telanjang, satuan — Maker EditionAnda yang merakit. Dukungan komunitas.
$129.99Unit lengkap, minimal 12 — sponsorKarena volume, dan perangkatnya menuju sekolah serta wilayah berisiko.
$199.99Unit lengkap, satuan — GeoShake T1Semuanya lengkap, dan kami ada saat ia tidak berfungsi.
Terus terang saja: selisih $100 itu adalah casing, kabel, dan kehadiran kami saat perangkat tidak berfungsi. Papan sirkuitnya identik.

Yang datang, dan yang tidak

Di dalam kotak

  • Papan GeoShake T1 yang sudah dirakit dan diuji
  • Firmware sudah terpasang

Anda yang menyediakan

  • Casing — berkasnya terbuka, cetak set v2.1 dengan ASA
  • Kabel USB-C dan sumber dayanya
  • Beberapa baut M3, ditambah dua fischer dan sekrup untuk memasangnya ke dinding atau lantai — daftar lengkap
  • Pemasangannya, memakai panduan pemasangan pertama yang sama seperti pengguna lain
  • Kesabaran Anda sendiri saat ada yang perlu diutak-atik

Tanpa solder-menyolder. Papan dikirim dalam keadaan terpasang penuh dan sudah diuji — bagian “maker”-nya ada pada casing dan pemasangannya, bukan pada elektroniknya.

Ada satu langkah yang sebaiknya dikerjakan benar: sekrupkan mounting base ke dinding atau lantai yang kokoh. Sensor mengukur apa pun yang menempel padanya, jadi stasiun yang dibiarkan lepas merekam perabotnya, bukan tanahnya.

Detail dekat larik sensor pada papan Papan digenggam tangan, memperlihatkan ukurannya
Panduan perakitan (PDF)Mencetak casing dan merakitnya, langkah demi langkah ↗

Di jaringan sejak hari pertama

Papan di atas meja kerja bersama perkakas

Firmware dan identitas stasiun sudah ada di papan. Siapkan lewat aplikasi, dan papan Anda muncul di peta seperti T1 lainnya.

Setiap stasiun di peta membawa identitas yang kami terbitkan, dan itulah yang membuat jaringan cukup memercayai sebuah pembacaan untuk menindaklanjutinya. Papan Anda datang dengan identitas itu, jadi tidak ada yang perlu diajukan. Firmware-nya berlisensi GPL-3.0 dan Anda bebas membangun serta mem-flash versi Anda sendiri, tetapi papan hasil kompilasi sendiri tidak bisa bergabung tanpa identitas terbitan, dan itu memang disengaja.

Ingin membuat papan sendiri dari berkas terbuka? Maka pintunya adalah Gabung jaringan, dan pengajuan seperti itu kami tinjau satu per satu.

Kami berterus terang soal waktunya. Kartu Anda ditagih saat memesan dan papan dikirim dalam 7–12 hari — jendela yang sama dengan unit lengkap. Bedanya hanya isi kotaknya: casing tetap Anda yang cetak. Bagaimanapun, hak penarikan 30 hari tetap berlaku: kembalikan tanpa ditanya-tanya.
Kata para pengguna

Jaringan ini, menurut para penggunanya

“The GeoShake is a very high-quality, well-made device. Professional in every respect. The network is growing fast and the app is amazing. Both are also top-notch and simple to use. I highly recommend the GeoShake. It's trivial to set up and takes virtually no space or ongoing maintenance. Just find a solid corner in your home, mount it, plug it in and enjoy your local contribution to a reliable earthquake early warning system.”
John GuineauSan Jose
4,9★★★★★18 ulasan
5 ★16
4 ★2
3 ★0
2 ★0
1 ★0
★★★★★
“Me encontraba en Vega Alta cuando recibí la notificación del sismo de magnitud 4.8 ocurrido en el suroeste, 15 segundos antes de que el temblor se sintiera en mi hogar.”
Richard CórdovaPuerto Rico
★★★★☆
“Came up on Facebook and I took a chance. Had to pay a duty tax coming in from another country. Again, took a second chance, but in the end it arrived, connection was easy, and boom it works! We need more in the US to give us really good readings.”
Michael W.Sidney
★★★★★
“Fantastic! Highly recommended”
Andrew M.Amerika Serikat
★★★★★
“it works flawlessly and set up in a few minutes, just have to print the eclosure and it's interesting to watch how the ground actually microshakes...”
Martin S.Oakville
★★★★★
“Easy to install. App is great and really gives great measurements.”
Keith R.Wellington
★★★★☆
“It should have a charger, I mean really, for that price it should”
Miguel P.Panama
★★★★★
“Setup couldn’t have been simpler. The hardest part was deciding where to place it. Both the App and Web interfaces work great.”
Carroll FletcherBatesville
★★★★★
“Was so easy to get up and running. Now I am an official station!!! Super coolness!!”
Peter GeremiaPortsmouth
★★★★★
“It was a breeze to set up. The most difficult part was to find a low noise location with adequate wi-fi signal strength. The result was a location with strong wi-fi but less than optimal ambient noise. I'm still considering other locations. One thing that would have been useful to me in deciding to buy this product was a diagram or table showing a max distance from quake source to detector as a function of quake magnitude. I understand there is variability in this, but some statement relating to this would have been useful. (I still would have bought it anyway, but it would have been of value.) Best, Ron”
Ronald HansenChico
★★★★★
“Easy to use: plug it in, set it up, and run it! No issues so far! You can easily 3D-print an enclosure for it yourself.”
Jonathan PettingaleScottsboro
★★★★★
“I started building one myself a couple of years ago with EMS devices, and I was fighting with the noise. Then added a second and struggled with synchronicity. Seems you nailed it, and the network is great too. Now I'm trying to find a neighbour so that we can build a team of 3.”
Karsten Peter BenzTe Awamutu
★★★★★
“Espero pueda algún día se puedan salvar vidas con la red”
Juan CarlosArecibo
★★★★★
“I bought a GeoShake T1 Maker Edition for a very concrete job: documenting the vibrations from heavy vehicles passing in front of my house, where a cracked road surface makes every bus and truck felt inside. What convinced me is that it is not a black box. The sensor samples fast enough to show real waveforms, and I can download and analyse the raw data myself, match events against bus timetables and my own observations, and tell road traffic apart from activity in the house. With timetables and my own notes, I can usually identify which bus or truck just passed, and over weeks that turned a feeling — "the house shakes when a bus passes" — into measurements I could compare, day after day. For a small, maker-built board from a name I had never heard of, it has done serious, everyday work, and I trust what it records because I can check it.”
Guy GauthierSaint-Eustache
★★★★★
“Tamer Saludos me siento muy contento de tener el GeoShake T1 y e visto como mi Isla se A preparado desde que estuve buscando información. Lo único que me preocupa es la integración de los dispositivos como luces , alarmas y otros. No puedo usar a Tuya, Alexa, Google mi dispositivo no me deja la integración a otros”
Orlando Figueroa ojedaCarolina
★★★★★
“I've had my GeoShake T1 about a month. I live in Alaska, a very seismically-active location. I've always been fascinated with earthquakes and having a device that is "listening" to the earth movements at my home is very satisfying. The setup was straightforward. The most difficult part was selecting a location and installing it on the floor. Here are some of the considerations I used when selecting the location: 1. Select a location where I can connect it to a UPS. I have a UPS for my internet router and cable modem, and I was able to use the USB port to power the T1. Now I know that if power goes out, the T1 will have power, along with the router and cable modem. It also happens to be the case that this location is in a quiet spot in my home. This also insures that the Wi-Fi signal will be strong. 2. I installed it so that the device is square to true north. I know that for now, the device orientation is not important, but I thought that if at some future time GeoShake was able to align the device to north, it would be easy to do. Note, this isn't necessary for the T1 to work, and it was easy to do in my house because the house is aligned with north. My T1 was the first in Alaska, and there is another that is now nearby. I would love to see more of them spring up, particularly around me... But they are interesting and fun no matter where. I am looking forward to the addition of a third, and more T1 devices in my area. So far, there have been two seismic events that my device has detected. They were small and I didn't feel them, but the data is unmistakable. You should get one... at least one!”
Louis T.Anchorage
★★★★★
“Instalación sencilla, solo fue conectar y listo. Es una buena solución para saber cuando está temblando y tiene precio especial para latinoamérica. Lo he recomendado a varios familiares y amigos. Da una capa de tranquilidad adicional, además de tener la maleta de emergencia, al momento de dormir. Ojalá la red siga creciendo!”
Carlos H.Bogota
★★★★★
“Saya memasang satu di rumah orang tua di Oaxaca. Melihat jaringan tumbuh tiap minggu sungguh menenangkan.”
Mariana MoralesOaxaca

Beli Maker Edition

$99.99 per unit, termasuk ongkir dan pajak, dikirim ke seluruh dunia.

Papan GeoShake T1 Maker Edition
GeoShake T1 Maker Edition
Papan saja (PCB) · $99.99 per unit

Jumlah dapat diubah di keranjang. Detail kartu tidak pernah menyentuh server kami. Dikirim dalam 7–12 hari, sama seperti unit lengkap.

Ke mana mencari bantuan

Komunitas, bukan meja dukungan — dan itulah beda jujurnya dengan unit $199.99.

Kerusakan tetaplah kerusakan. Kalau papan datang dalam keadaan mati atau gagal uji-mandiri, kirim e-mail ke info@geoshake.org dan kami akan menggantinya — dukungan komunitas itu soal bantuan pemasangan, bukan soal Anda terjebak dengan perangkat yang rusak.

Sebelum memesan

Apakah papannya benar-benar identik dengan yang ada di unit $199.99?

Ya — PCB yang sama, ESP32-S3 yang sama, empat sensor LSM6DSO yang sama, firmware yang sama, dirakit dan diuji di jalur produksi yang sama. Yang berbeda adalah semua hal di sekelilingnya.

Apakah saya perlu menyolder?

Tidak. Tidak ada yang perlu disolder pada papannya — dikirim dalam keadaan terpasang penuh dan sudah diuji. Yang Anda sediakan adalah casing, baut M3-nya, kabel, dan pemasangannya. Kalau memakai heat-set insert, Anda perlu solder untuk memasangnya; metode alternatif dengan mur tidak butuh panas.

Di mana saya bisa mendapatkan berkas casing?

Berkasnya terbuka di bawah CC BY-SA 4.0. Set v2.1 terbaru, pengaturan cetak, dan daftar bautnya ada di GitHub — Printables dan MakerWorld masih memuat set Rev-C yang lama. Cetak dengan ASA, infill gyroid: 15% untuk tutup, 99% untuk badan dan mounting base, tanpa support.

Bisakah saya memakainya tanpa bergabung ke jaringan publik?

Bisa. Arahkan ke broker MQTT Anda sendiri dan ia bekerja — firmware-nya terbuka dan tidak ada eFuse secure boot yang dibakar. Papan dikirim siap untuk peta publik, jadi tetap privat adalah pilihan yang Anda buat saat penyiapan, bukan keharusan.

Bisakah saya membeli beberapa sekaligus?

Hingga 99 unit dalam satu pesanan; jumlahnya Anda atur di keranjang. Kalau butuh lebih dari itu, atau Anda membeli untuk sekolah atau laboratorium, kirim e-mail ke info@geoshake.org.
